Freno de motor: cómo funciona, cuándo usarlo y sus mitos
Qué es el freno de motor, cómo convierte al diésel en un compresor de aire, cuándo usarlo y cuándo no, en qué se distingue del freno de escape y del retardador, sus fallas y la verdad sobre sus dos mitos.
Última actualización: 6 de octubre de 2026. Actualizo esta guía cuando cambian los manuales de los fabricantes o cuando ustedes me mandan una duda que vale la pena responder aquí.
Vas bajando una cumbre con el equipo cargado, sueltas el acelerador y el motor cambia de voz: deja de empujar y empieza a retener. Ese rugido que se escucha a kilómetros es el freno de motor trabajando, y es la razón por la que un tractocamión de 40 toneladas puede bajar una sierra larga sin que las balatas terminen echando humo.
Alrededor de este sistema circulan más mitos que en cualquier otra parte del camión: que gasta diésel, que truena las válvulas, que frena las llantas. Uno de esos mitos es completamente falso; el otro esconde un riesgo real que casi nadie menciona. Los resuelvo al final, después de abrir el motor por dentro. Y antes de eso vas a leer la única situación en la que el freno de motor puede mandar el remolque por delante del tractor. Si manejas en temporada de lluvias, esa parte es para ti.
Qué es el freno de motor y de dónde salió el “Jake Brake”
El freno de motor, también llamado freno de compresión o freno Jacobs, es un sistema que convierte al motor diésel en un compresor de aire que absorbe energía. Su trabajo consiste en retener: mantener una velocidad controlada en una bajada o restarle velocidad al camión sin usar los frenos de servicio. Para detener por completo la unidad siguen estando las balatas y los tambores.
Aquí está el primer mito. El freno de motor no toca las llantas ni las balatas. Todo ocurre dentro de la cabeza del motor, en las válvulas de escape. La fuerza de retención llega a las ruedas por el mismo camino que la potencia: transmisión, flecha cardán y diferencial. Por eso solo trabaja en las llantas de tracción.
La idea fue de Clessie Cummins, el fundador de la marca de motores que lleva su apellido. Según la historia que cuenta Cummins, un descenso peligroso por el paso de Cajón, rumbo a San Bernardino, California, lo dejó pensando en cómo usar el propio motor para frenar. Ya retirado de su empresa, en los años cincuenta, desarrolló el freno de compresión. La patente se la otorgaron en 1965.
Quien lo convirtió en producto fue Jacobs, una empresa estadounidense conocida hasta entonces por sus mandriles para taladro. En 1961 empezó a fabricar los primeros frenos de motor para los Cummins de la serie NH, y poco después para los Detroit Diesel de la serie 71. De ahí viene el apodo: “Jake Brake” es la marca registrada de Jacobs, y con el tiempo se volvió el nombre genérico del sistema, igual que pasó con el “Jacobs” que dicen muchos operadores en México. Hoy Jacobs forma parte de Cummins, así que el invento volvió a la casa donde nació.
Dónde trabaja el freno de motor dentro del motor
Para entender el freno de motor hay que seguir lo que pasa en un cilindro. En un ciclo normal, el turbo mete aire, las válvulas de admisión se abren, el pistón sube y comprime ese aire, y la combustión lo empuja hacia abajo para mover el cigüeñal. Comprimir el aire cuesta energía, pero esa energía se recupera cuando el aire caliente y comprimido empuja de regreso al pistón.
El freno de motor rompe ese equilibrio. Cuando lo activas y sueltas el acelerador, la computadora corta el diésel y un mecanismo montado en la cabeza abre las válvulas de escape justo al final de la compresión. El aire comprimido se escapa antes de poder empujar al pistón, y el motor gasta energía en cada ciclo sin recuperarla. Esa energía es la que el camión pierde, y por eso frena. En algunos motores, el árbol de levas tiene un lóbulo extra para mover el freno, y el turbo de geometría variable ayuda a retener más.
La fuerza de frenado viaja por el camino inverso al de la tracción: del cigüeñal a la transmisión, y de ahí a las llantas. Por eso la velocidad que llevas metida decide cuánto retiene: a más revoluciones, más frena. Las cajas automatizadas bajan velocidades solas para aprovecharlo, y el retardador suma su propio frenado desde la transmisión. Cómo combinarlos en una sierra está en cómo bajar una pendiente.
Cómo convierte el motor en un compresor de aire
Para entender el truco hay que recordar cómo trabaja un motor diésel en sus cuatro tiempos: admisión, compresión, fuerza y escape. En la compresión, el pistón sube y aprieta el aire hasta calentarlo lo suficiente para que el diésel se encienda solo. En condiciones normales, esa energía que se gasta en comprimir se recupera cuando el aire empuja al pistón hacia abajo.
El freno de motor rompe ese equilibrio. Cuando lo activas y sueltas el acelerador, la computadora del motor corta el diésel. Justo antes de que el pistón llegue arriba en la carrera de compresión, el sistema abre un instante las válvulas de escape y deja salir el aire comprimido. El pistón ya hizo el esfuerzo de comprimir, pero ese aire ya no está para devolverle el empujón. El motor gastó energía y no la recuperó, y esa energía sale del movimiento del camión.

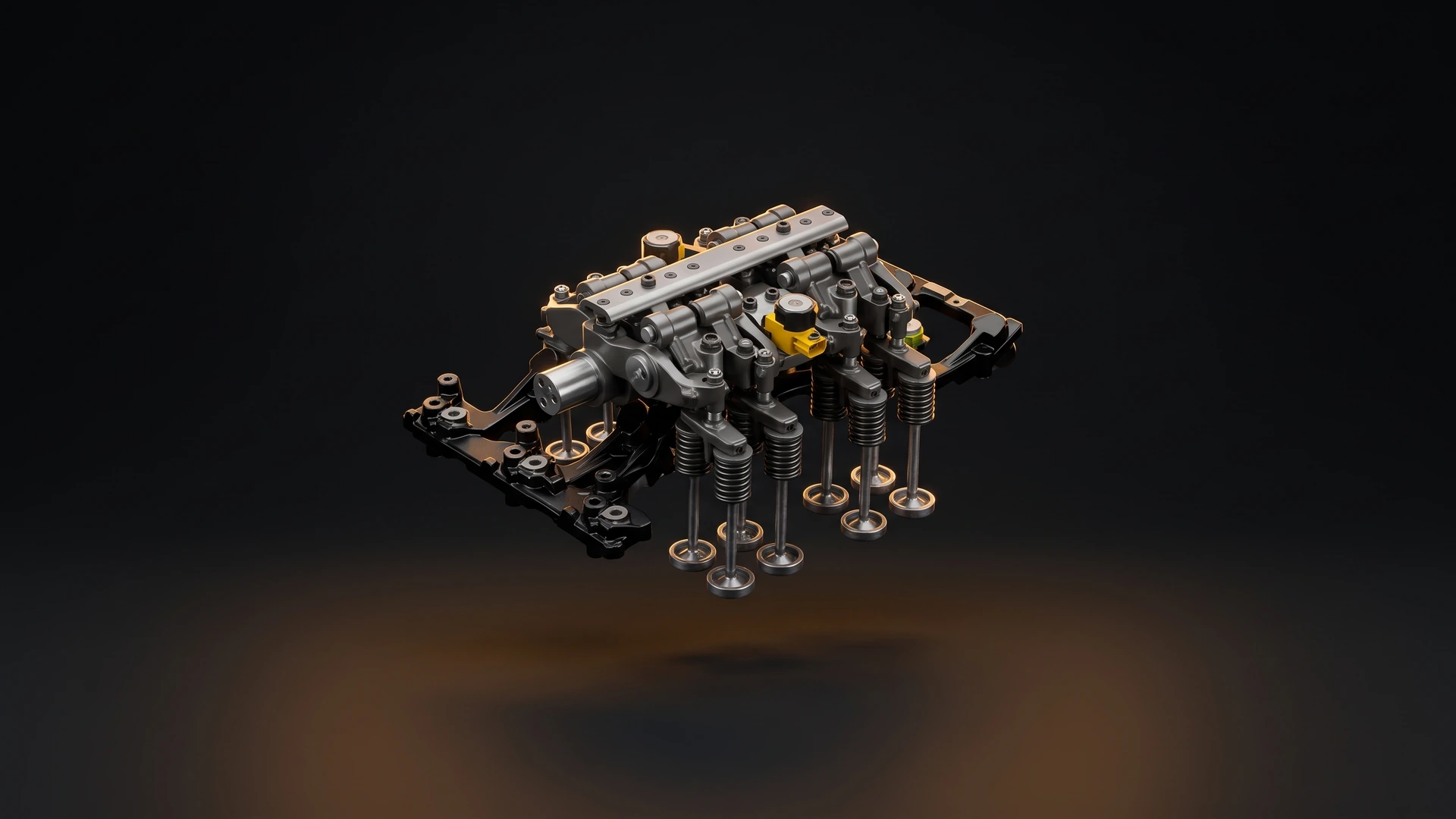

En los diseños clásicos de Jacobs, el mecanismo es hidráulico y usa el propio aceite del motor. Una válvula solenoide, mandada por el interruptor del tablero y por la computadora, deja pasar aceite a un pistón maestro que se mueve con el balancín de otro cilindro. Ese pistón maestro empuja aceite hacia un pistón esclavo que abre las válvulas de escape en el momento exacto. Si quieres ubicar balancines, válvulas y cabeza dentro del motor, te los explico en las partes del motor diésel.
Los motores actuales ya traen el freno integrado desde fábrica, metido en el balancín o en el puente de válvulas. Volvo tiene el suyo propio, mientras que los Detroit Diesel y el Cummins X15 usan frenos Jacobs. En el X15, la computadora del motor coordina el freno con el turbo de geometría variable para sacarle más retención.
Por qué ruge tanto
El ruido sale del aire que escapa a presión muy alta en el momento en que se abren las válvulas, cilindro por cilindro. Ese “brrrap” viaja por el escape, y si el silenciador está en buen estado se atenúa bastante. Cuando el escape está modificado, roto o sin silenciador, el freno de motor se vuelve un estruendo. Esa diferencia importa para las multas, como te cuento más abajo.
Cómo y cuándo usarlo en una bajada
La mayoría de los tractocamiones tiene dos controles en el tablero: un interruptor de encendido y un selector de intensidad. Según el manual de operador de Jacobs, con el selector de tres posiciones el nivel bajo trabaja con dos cilindros, el medio con cuatro y el alto con los seis. En los selectores de dos posiciones, el nivel bajo usa tres cilindros, cerca de la mitad de la fuerza.
Con el interruptor encendido, el freno entra solo cuando sueltas el acelerador y se apaga en cuanto lo vuelves a pisar. Muchos camiones lo desconectan también al pisar el clutch, y algunos lo cortan a bajas revoluciones para que el motor no se ahogue.
La fuerza de retención depende de las revoluciones. Mientras más rápido gira el motor, más aire comprime por minuto y más energía absorbe. En el Cummins X15, por ejemplo, Jacobs reporta unos 450 HP de freno a 1,500 rpm y hasta 600 HP a 2,100 rpm. Por eso la regla de oro es elegir la marcha antes de empezar el descenso: una velocidad baja que mantenga el motor en la parte alta de su rango, sin pasar de las revoluciones máximas que marca el fabricante.
En la práctica, la secuencia que me ha funcionado y que recomiendan los manuales es esta:
- Antes de la bajada, reduce a la marcha correcta. Intentar meter una velocidad más baja a la mitad del descenso es justo cuando un camión se escapa.
- Enciende el freno y empieza en el nivel bajo o medio. Si la velocidad sigue subiendo, pasa al alto.
- Deja que el freno de motor lleve la mayor parte del trabajo y usa los frenos de servicio en aplicaciones firmes y cortas, nunca arrastrando el pedal.
- Vigila el tacómetro. Si las revoluciones se acercan al límite, apoya con el pedal o elige desde el inicio una marcha más baja.
Aun con un buen freno de motor, bajar en una marcha demasiado alta termina calentando los frenos de servicio. Cuando las balatas se calientan de más pierden agarre, y ese es el camino para quedarse sin frenos en plena bajada. Si quieres entender qué pasa del otro lado, en las cámaras y en las balatas, te lo explico en cómo funcionan los frenos de aire.
Cuándo no usarlo: piso resbaloso y tractor sin remolque (bobtail)
El freno de motor solo actúa sobre las llantas de tracción. En pavimento seco eso es una ventaja. Sobre agua, hielo, nieve o grava suelta, una retención fuerte puede hacer que esas llantas pierdan tracción y se bloqueen. Cuando el eje de tracción deja de girar, la parte trasera del tractor puede irse de lado y el remolque lo empuja: ese es el efecto tijera, uno de los accidentes más graves que puede tener un tráiler.
Por eso los manuales de Jacobs piden apagarlo cuando el camino está resbaloso. Y hay dos casos todavía más delicados: sin remolque (lo que en Estados Unidos llaman bobtail) o con el remolque vacío sobre piso resbaloso. Ahí, nunca, porque el peso sobre el eje de tracción es mínimo. Si las condiciones cambian a medio camino y necesitas algo de retención, baja al nivel más suave.
Hay otra recomendación que pocos conocen: apagar el interruptor del freno al apagar el motor, para que no quede activo la próxima vez que arranques en frío. El sistema hidráulico necesita el aceite caliente para trabajar bien.
El ruido y las multas
En muchas ciudades de Estados Unidos y Canadá vas a ver letreros como “No Engine Brake” o “Unmuffled Engine Braking Prohibited”, y hay municipios que cobran multas de cientos de dólares. Fíjate en la segunda frase: lo que se castiga suele ser el freno de motor sin silenciador. Un escape en buen estado reduce mucho el problema.
En México, los reglamentos de tránsito de varias ciudades prohíben producir ruidos innecesarios con el vehículo, y eso se puede aplicar al freno de motor en zonas urbanas. En carretera pasa lo contrario: en la Supercarretera Durango–Mazatlán hay tramos con señalamientos que piden frenar con motor. Mi regla práctica, válida para cualquier país de América Latina es la misma: en la ciudad, úsalo lo menos posible; en la sierra, úsalo siempre.
Freno de motor, freno de escape y retardador: tres sistemas distintos
Estos tres sistemas se confunden todo el tiempo porque los tres ayudan a bajar sin quemar balatas, pero cada uno trabaja en un lugar diferente del camión.
El freno de escape cierra una mariposa en el tubo de escape, normalmente después del turbo. Los gases quedan atrapados, se crea contrapresión y al motor le cuesta más sacar el aire en la carrera de escape. Hace menos ruido, pero un freno de compresión da cerca del doble de retención. Por eso el de escape es más común en camiones medianos y camionetas.
El retardador ni siquiera está en el motor. Va acoplado a la transmisión o a la flecha cardán. Los hidráulicos, como los de Voith, ZF o Allison, frenan con aceite que choca contra unas aspas; los electromagnéticos, como los Telma, frenan con un campo magnético. Su gran ventaja es que trabajan bien a bajas revoluciones y casi no hacen ruido. Su contra es el peso: Scania calcula que su retardador le resta unos 100 kilos de carga útil, contra unos 7 kilos de su freno de compresión.
| Freno de motor (compresión) | Freno de escape | Retardador | |
|---|---|---|---|
| Dónde trabaja | Válvulas de escape del motor | Mariposa en el tubo de escape | Transmisión o flecha cardán |
| Cómo frena | Libera el aire comprimido antes de que empuje al pistón | Crea contrapresión en el escape | Aceite o campo magnético que se opone al giro |
| Retención | Alta, mejor a altas rpm | Media, cerca de la mitad | Alta, también a bajas rpm |
| Ruido | Fuerte sin silenciador | Bajo | Casi nulo |
| Dónde lo ves | Tractocamiones | Camiones medianos y pickups | Autobuses y tractos europeos |
Muchos camiones europeos combinan freno de compresión y retardador, y la computadora reparte el trabajo entre los dos. En América Latina lo más común en los tractos de origen estadounidense es el freno de compresión solo.
Fallas comunes y qué revisar
Cuando el freno de motor deja de responder, casi siempre se trata de una de dos situaciones: no frena nada o frena poco. Cada una tiene sus sospechosos.
Si no frena nada
- La parte eléctrica: fusible, interruptores del tablero, del acelerador o del clutch, y el arnés que llega a los solenoides. Ese arnés vive bajo la tapa de punterías, bañado en aceite caliente, y con los años se agrieta.
- Los solenoides: si se pegan o se tapan con suciedad del aceite, no dejan pasar el aceite al sistema. Jacobs vende juegos de afinación justamente para limpiarlos y cambiar sus sellos.
- La presión de aceite: sin presión suficiente, el pistón esclavo no tiene con qué abrir las válvulas.
Si frena poco
- El ajuste del pistón esclavo: la holgura entre el pistón esclavo y la válvula se calibra con el motor frío. Si está fuera de medida, el freno abre tarde y pierde fuerza. Jacobs pide ajustarla cada vez que se calibran las válvulas del motor.
- El aceite: nivel bajo, aceite contaminado o con aire reducen la presión del sistema.
- La manera de usarlo: antes de culpar al freno, revisa las revoluciones. Mucha gente cree que tiene un freno débil cuando en realidad baja a muy pocas rpm.
Un freno que no responde en una bajada pasa toda la carga a los frenos de servicio, y ahí empieza el verdadero peligro. En este video te explico qué pasa en ese momento y cómo detectarlo antes de que la carretera te ponga a prueba:
¿El freno de motor gasta diésel?
No. Es de los mitos más repetidos y tiene una explicación sencilla. El freno de motor solo trabaja con el pie fuera del acelerador, y en ese momento la computadora deja de mandar diésel a los inyectores. Jacobs lo describe así en su propia documentación: el freno actúa cuando el motor no está recibiendo combustible.
Entonces, ¿qué mantiene girando al motor? El propio camión. Las toneladas que van cuesta abajo empujan las llantas, las llantas mueven el diferencial, la flecha y la transmisión, y todo eso hace girar el cigüeñal. El motor gira arrastrado, sin quemar combustible, y el freno aprovecha ese giro para absorber energía. Lo que sí gasta diésel es ir con el acelerador pisado y frenar con el pedal al mismo tiempo.
¿El freno de motor daña el motor?
Usado como marca el fabricante, no. El freno de compresión mete cargas fuertes al tren de válvulas, y por eso los fabricantes lo diseñan junto con el motor: los frenos Jacobs para Detroit, Cummins o Caterpillar se prueban con cada motor y se miden hasta su velocidad máxima autorizada, normalmente 2,100 rpm. Usado así, el desgaste que agrega al motor es mínimo.
Del otro lado, el beneficio es enorme. Según Jacobs, el freno de motor alarga entre dos y tres veces la vida de las balatas, porque se encarga de la mayor parte de la retención en las bajadas.
El riesgo real está en las revoluciones. Si bajas en una marcha demasiado corta y dejas que el camión empuje al motor por encima de su límite, el motor se sobrerrevoluciona, y eso sí puede dañar válvulas y pistones. La culpa en ese caso es de la marcha y de la velocidad, y el freno de motor queda fuera de la ecuación. A mi juicio, el miedo a usar el freno hace más daño que el freno mismo: el operador que no lo usa termina bajando con las balatas calientes.
Hacia dónde va el freno de motor
Los motores nuevos giran más despacio para ahorrar diésel, los camiones son más aerodinámicos y las llantas ruedan con menos resistencia. Todo eso es bueno para el consumo, pero le quita al camión la retención natural que antes tenía, y el freno de motor tiene que compensarlo.
La respuesta de Jacobs se llama High Power Density (HPD). Combina el freno de compresión con la desactivación de cilindros y hace que el motor frene como si fuera de dos tiempos: en cada vuelta del cigüeñal, en lugar de una vez cada dos vueltas. La marca asegura que duplica la retención a velocidad de crucero, justo donde los frenos tradicionales se quedan cortos, y que ayuda a los motores de gas natural, que por su menor compresión retienen menos que un diésel. Todavía no es común en los tractos que circulan en América Latina, pero es probable que llegue con las próximas generaciones de motores.
Las piezas, una por una
El freno de motor trabaja sobre piezas del propio motor. Cada una tiene su artículo:
| Pieza | Qué hace |
|---|---|
| Válvulas del motor | El freno abre las de escape en el momento justo |
| Árbol de levas | En algunos motores, un lóbulo extra activa el freno |
| Cabeza del motor | Donde vive el mecanismo del freno |
| Turbo de geometría variable | En algunos motores ayuda a retener |
| ECM | Controla cuándo y cuánto frena el motor |
| Retardador | El otro freno que no gasta balatas |
| Cómo bajar una pendiente | El freno de motor en la práctica |
Una herramienta de seguridad, bien usada
Para mí, el freno de motor es la herramienta que más vidas salva en una sierra, siempre que se use con la marcha correcta, en el nivel adecuado y nunca sobre piso resbaloso. No gasta diésel, no daña el motor si respetas las revoluciones y le regala años de vida a tus balatas.
La próxima vez que escuches ese rugido bajando una cumbre, ya sabes lo que pasa dentro de la cabeza del motor: aire que escapa justo antes de devolver el empujón, y unas balatas que siguen frías gracias a eso.
