Turbo del motor diésel: cómo funciona y cómo hacerlo durar
Cómo funciona el turbo de un motor diésel de tractocamión, de dónde salió, qué es el turbo compound, por qué vive del aceite y cómo hacerlo durar.

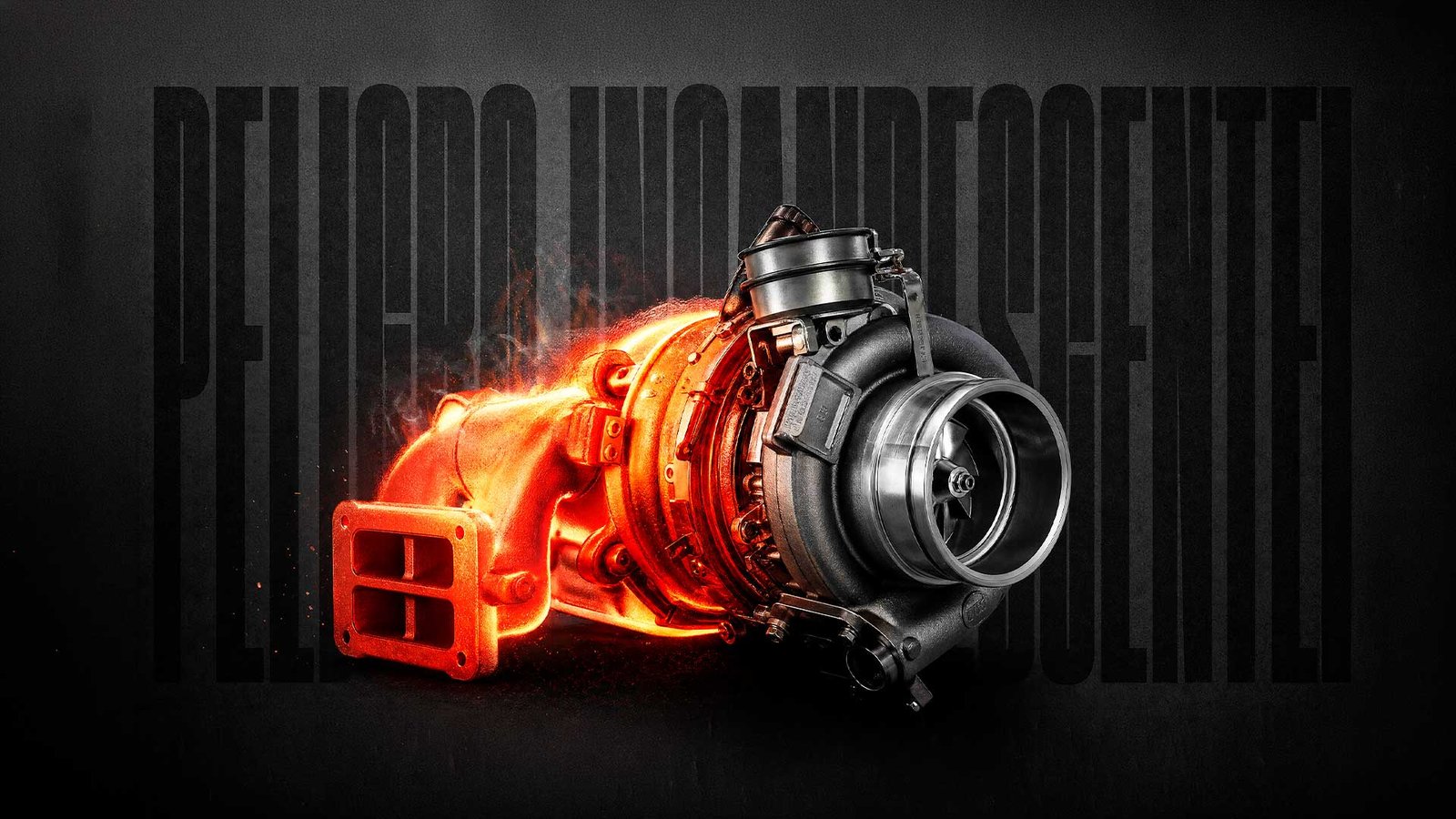

El turbo de un tractocamión gira a decenas de miles de revoluciones por minuto sobre una flecha que flota en una película de aceite más delgada que un cabello. Mientras el motor trabaja, ese aceite lo enfría y lo sostiene. El problema empieza cuando el motor se apaga: el turbo sigue al rojo, el aceite deja de correr y se cocina dentro de sus baleros. Por eso muchos turbos mueren por una costumbre de unos minutos que nadie se toma.
Aquí te explico cómo trabaja, de dónde salió, cómo controla su fuerza, qué hacen los sistemas más modernos como el turbo compound y, sobre todo, cómo cuidarlo para que dure.
Te dejo mi video sobre el turbo de geometría variable, el que ajusta su fuerza según las revoluciones del motor; abajo va la explicación completa por escrito.
Cómo funciona
El turbo tiene dos ruedas con aspas unidas por una misma flecha. Del lado caliente, la turbina recibe los gases de escape y gira con su fuerza. Del lado frío, el compresor, movido por esa misma flecha, chupa aire del filtro y lo comprime antes de mandarlo al motor. En medio va la carcasa central, donde están los baleros y por donde pasa el aceite del motor.
Más aire dentro del cilindro permite quemar más diésel de forma limpia, y eso se traduce en más fuerza sin aumentar el tamaño del motor. El turbo aprovecha una energía que de otra forma se iría por el escape: el calor y la presión de los gases quemados.
Hay un detalle que muchos no conocen: al comprimirse, el aire se calienta, y el aire caliente es menos denso. Por eso, antes de entrar al motor, pasa por el postenfriador, un radiador de aire que va al frente del camión, junto al radiador del refrigerante. Ahí baja su temperatura y entra más aire en el mismo espacio. Una manguera rota o una abrazadera floja entre el turbo, el postenfriador y el múltiple de admisión significa aire a presión que se escapa y fuerza que se pierde.
De dónde salió el turbo
La idea es más vieja que los tractocamiones. El ingeniero suizo Alfred Büchi patentó en 1905 un motor que usaba los gases de escape para mover una turbina y comprimir el aire de admisión, según otras fuentes. Büchi trabajó después en la fábrica suiza Sulzer, donde aplicó el turbo a motores diésel grandes, sobre todo de barcos.
El salto al camión llegó en 1938, cuando la marca suiza Saurer puso un turbo en un motor diésel de camión, de acuerdo con otras fuentes. Pasaron décadas antes de que el turbo fuera lo normal en carretera, pero hoy prácticamente todos los motores diésel de tractocamión lo llevan. Lo que cambió fue la forma de controlarlo.
Cómo controla su fuerza
Un turbo sin control gira cada vez más rápido conforme sube la carga, hasta dar más presión de la que el motor aguanta. Para evitarlo existen dos soluciones.
La válvula de alivio
En los turbos de geometría fija, una válvula de alivio, conocida en inglés como wastegate, se abre cuando la presión llega a su límite y deja que parte de los gases de escape se salten la turbina. Así el turbo deja de acelerar. Es un sistema sencillo y resistente, y por eso se sigue usando.
La geometría variable (VGT)
Un turbo tradicional tiene un problema: a bajas revoluciones, con poco gas de escape, tarda en despertar. Es el famoso retraso o “lag”. El turbo de geometría variable resuelve eso con unas aletas móviles alrededor de la turbina que cierran el paso a bajas revoluciones, para que el gas pegue más rápido, y lo abren a altas. En los motores modernos también ayuda a empujar los gases hacia la válvula EGR y, en algunos, a retener en las bajadas. Lo explico a fondo en el turbo de geometría variable.
Más allá de un solo turbo
Algunos motores llevan dos turbos en serie: uno chico que despierta rápido a bajas revoluciones y uno grande que carga cuando el motor ya va arriba. La idea es tener respuesta abajo y fuerza arriba sin depender de un solo turbo.
Otro camino es el turbo compound. Además del turbo normal, el motor lleva una segunda turbina más adelante en el escape. Esa turbina tiene otro trabajo: su giro pasa por un acoplamiento de fluido y un tren de engranes hasta el cigüeñal, y le devuelve al motor fuerza que se iba por el escape. Volvo lo ofrece en su D13 Turbo Compound desde 2017 en Norteamérica y, según la marca, recupera hasta 50 caballos de fuerza. Detroit lo usó en su DD15 antes de cambiarlo por su turbo asimétrico, y lo mantuvo en su DD16, según otras fuentes. Mack también lo ofreció en su MP8. Si te interesan esos motores, están en mis reseñas del Volvo D13, el Detroit DD15 y el Detroit DD16.
A mi juicio, el turbo compound es de las soluciones más ingeniosas del motor diésel, con un costo: más piezas, más peso y un sistema más que mantener. Por eso no todas las marcas lo adoptaron.
El aceite: su vida y su muerte
La flecha del turbo gira sobre baleros lubricados por el aceite del motor, y ese mismo aceite le saca el calor. Por eso el turbo depende de tres cosas: que el aceite llegue pronto al arrancar, que esté limpio y que no se cocine al apagar.
- Al arrancar: deja el motor en marcha mínima antes de exigirle. UD Trucks, por ejemplo, pide al menos un minuto en marcha mínima después de arrancar y no pasar de 1,000 revoluciones de inmediato, para que el aceite llegue a los baleros.
- Al apagar después de trabajar duro: Cummins recomienda dejar el motor en marcha mínima de tres a cinco minutos antes de apagarlo después de operar a plena carga, para que el aceite y el refrigerante se lleven el calor del turbo y de los baleros. Si vienes de manejar suave en ciudad o de esperar en una fila, el turbo ya viene más frío y basta con menos.
- Aceite y filtro a tiempo: a esas revoluciones, una partícula en el aceite raya los baleros. El aceite correcto y el filtro cambiado a tiempo son su mejor seguro.
Si se apaga caliente, el aceite que queda dentro de la carcasa central se carboniza. Esa costra va tapando los conductos y rayando los baleros, y un día el turbo empieza a tener juego. Por eso muchos camiones traen un apagado automático por marcha mínima que se puede programar: sirve para no gastar diésel de más, pero no sustituye el enfriamiento después de una subida pesada.
Las fallas y sus señales
| Lo que notas | Qué puede estar pasando |
|---|---|
| Silbido nuevo o más fuerte de lo normal | Fuga de aire comprimido en mangueras o abrazaderas, o turbo dañado |
| Pérdida de fuerza en las subidas | Fuga de aire, aletas del VGT pegadas, válvula de alivio abierta o turbo débil |
| Humo azul y aceite en la admisión | Sellos del turbo gastados o respiradero del cárter tapado |
| Humo negro al acelerar | Poco aire: turbo débil o fuga de aire comprimido |
| Ruido de roce o sirena metálica | Las ruedas tocan la carcasa: baleros con juego |
| Aceite en las mangueras del postenfriador | El turbo está pasando aceite: revisa sellos y drenaje de aceite del turbo |
El enemigo que entra por la admisión
Las aspas del compresor giran tan rápido que una tuerca, una piedra o un pedazo del filtro de aire las destroza al instante. Un filtro mal sellado o una manguera rota del lado de la admisión dejan entrar polvo que va limando las aspas. Por eso el filtro de aire y sus conexiones se revisan igual que se revisa el aceite.
Las aletas pegadas
El hollín del escape puede ir pegando las aletas del VGT, sobre todo en camiones con muchas horas de marcha mínima o recorridos cortos. El actuador ya no las mueve libremente, el motor pierde fuerza y aparecen códigos en la computadora. Muchas veces se resuelve con limpieza y diagnóstico antes de cambiar el turbo completo.
Cómo revisarlo en el patio
Con el motor apagado y frío, y nunca con el motor encendido, hay revisiones sencillas que te dicen mucho:
- Revisa todas las mangueras y abrazaderas entre el filtro de aire, el turbo, el postenfriador y el múltiple de admisión. Una mancha de aceite o de hollín alrededor de una unión delata una fuga.
- Quita la manguera de entrada al compresor y mira las aspas: deben estar enteras, sin golpes ni filos doblados.
- Gira la rueda con el dedo: debe moverse libre, sin rozar la carcasa. Un poco de juego es normal; si roza o se siente áspera, el turbo necesita revisión.
- Mira si hay aceite acumulado del lado del compresor. Una película ligera puede ser normal en algunos motores; un charco no.
Cuando hay que cambiarlo
Un turbo casi nunca muere solo: lo mata la falta de aceite, el aceite sucio, el calor o algo que entró por la admisión. Si se cambia el turbo sin encontrar la causa, el nuevo puede durar muy poco. Por eso, antes de instalarlo, conviene revisar la línea de aceite que lo alimenta, el drenaje, el filtro de aire y las mangueras.
Al montar un turbo nuevo, los fabricantes piden prelubricarlo. UD Trucks, por ejemplo, indica echar aceite nuevo de motor en la carcasa central por la entrada de aceite antes de arrancar, para que los baleros no giren en seco los primeros segundos.
Lo que te llevas
El turbo convierte un desperdicio, el gas de escape, en aire a presión que le da fuerza al motor. Vive del aceite y muere por el calor y por lo que entra por la admisión. Calentar antes de exigir, dejarlo enfriar de tres a cinco minutos después de trabajar a plena carga y cuidar el filtro de aire son las tres costumbres que más alargan su vida.
El aire que mete el turbo entra al cilindro por las válvulas de admisión, y el recorrido completo está en cómo funciona un motor diésel. Si te interesa cómo las normas de emisiones cambiaron el turbo y la EGR, lo explico en mi guía de motores EPA 2027. Y si quieres ver un turbo por dentro, en mi canal de YouTube subo videos cada semana.
¿Cuántos kilómetros le has sacado a un turbo y qué costumbre crees que te lo cuidó? Cuéntamelo en mis redes.
