Frenos de aire de un camión: cómo funcionan, del compresor a la rueda
La guía completa de los frenos de aire de un tractocamión: suministro, control, articulación, fricción y ABS, las presiones que debes conocer y cómo evitar quedarte sin frenos.
Última actualización: 6 de octubre de 2026. Actualizo esta guía cada vez que publico un artículo nuevo sobre los frenos.
Un tractocamión de 40 toneladas frena con algo que no se puede ver: aire. Lo produce el motor, lo seca un cartucho de bolitas, lo guarda una serie de tanques y lo reparte una válvula bajo tu pie. Y en el centro de todo hay una idea brillante y un poco contraintuitiva: los frenos de estacionamiento se aplican justo cuando falta el aire. Esta guía te lleva por todo el sistema, del compresor a la rueda, para que entiendas por qué los frenos de aire son tan seguros y qué tienes que vigilar para que lo sigan siendo.
La idea central: el aire suelta, el resorte frena
Los frenos de un tractocamión tienen dos maneras de aplicarse. Los frenos de servicio, los del pedal, se aplican metiendo aire a las cámaras. Los de estacionamiento y emergencia funcionan al revés: un resorte enorme dentro de cada cámara de freno los aplica, y el aire es el que los mantiene sueltos. Si el sistema pierde el aire por cualquier razón, los resortes frenan solos. Es la gran ventaja sobre un sistema hidráulico, y la cuento a fondo en por qué los camiones usan frenos de aire.

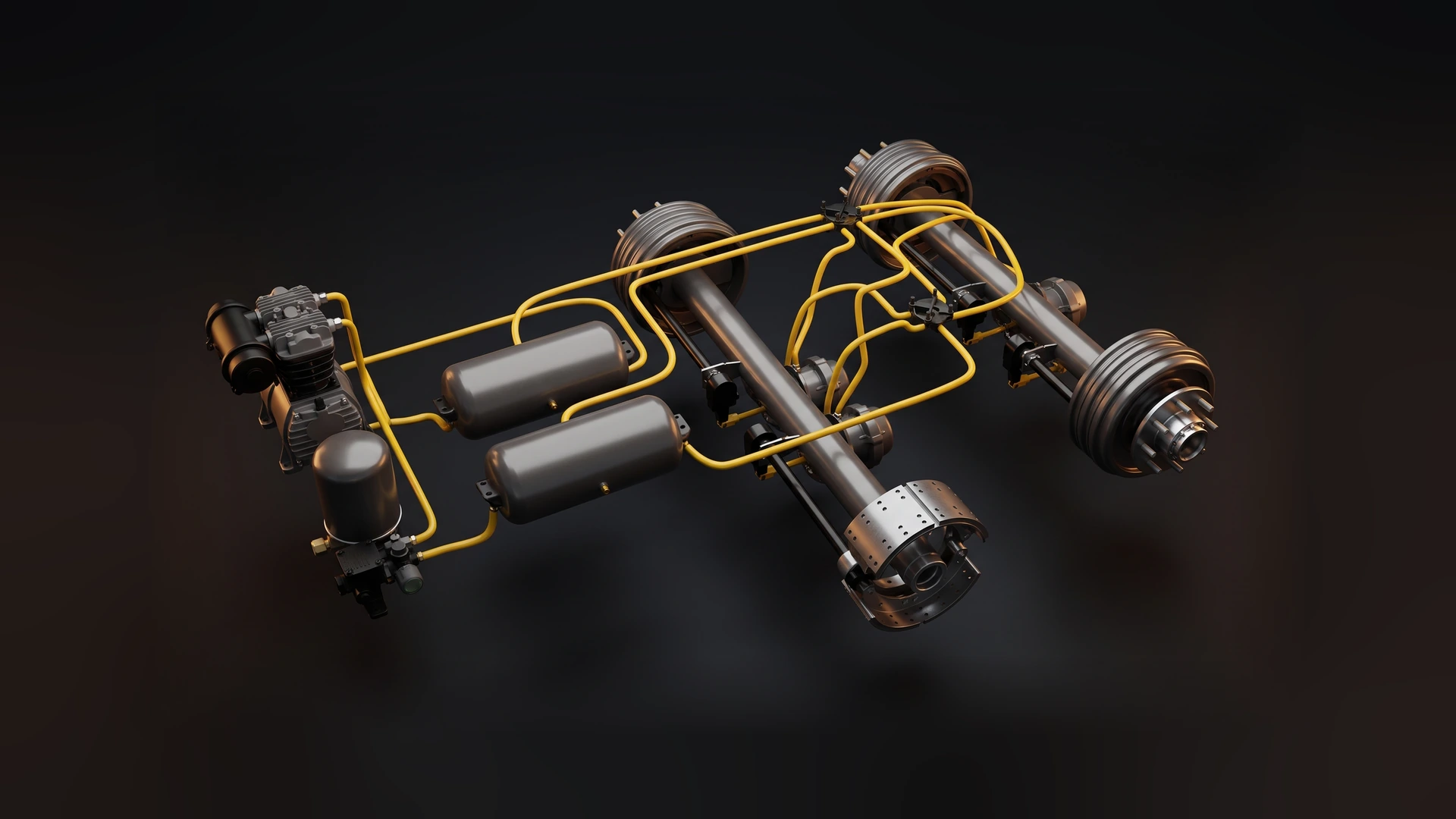

1. El suministro: donde nace el aire
Todo empieza en el compresor, una bomba movida por el motor. El gobernador le dice cuándo cargar y cuándo descansar: según el manual de la FMCSA de Estados Unidos, corta alrededor de 125 psi y vuelve a cargar alrededor de 100 psi. El aire pasa por el secador, que le quita el agua y el aceite, y llega a los tanques: uno de suministro y dos más, uno para cada circuito, separados por válvulas check para que una fuga en un circuito no vacíe el otro.
2. El control: lo que manejas desde la cabina
Desde la cabina controlas el aire con cuatro piezas:
- La válvula de pie: el pedal. Dosifica el aire en los dos circuitos al mismo tiempo, según qué tan fuerte pisas.
- Las perillas del tablero: la amarilla aplica los frenos de estacionamiento; la roja controla el aire del remolque. Las dos saltan solas si la presión baja demasiado.
- El maneral: la palanca que frena solo el remolque, útil para probar el enganche y peligrosa si se usa para estacionar.
- Las válvulas relay y de escape rápido: no las manejas, pero hacen que el freno trasero llegue y se suelte a tiempo.
3. La articulación: el puente con el remolque
El aire llega al remolque por dos mangueras con sus manitas: la roja, de suministro, que llena sus tanques y suelta sus frenos de resorte, y la azul, de servicio, que lleva la señal del pedal. Qué pasa si se cruzan y cómo revisarlas lo explico en las líneas de aire.
4. La fricción: donde se detienen las toneladas

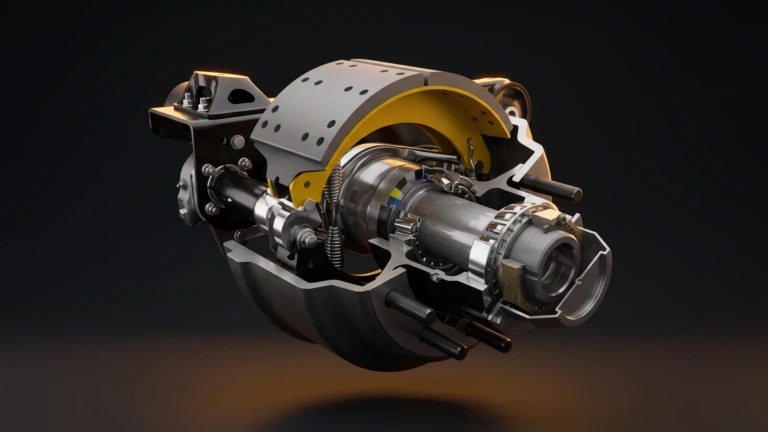

En cada rueda, el aire se convierte en fuerza. En los frenos de tambor, la cámara empuja la matraca, la matraca gira la leva S y la leva abre las balatas contra el tambor. En los frenos de disco, un cáliper aprieta pastillas contra un rotor. En ambos casos, el movimiento del camión se convierte en calor, y el calor es el gran enemigo.
5. La electrónica: el ABS
Sobre todo el sistema trabaja el ABS: sensores en cada rueda, un módulo y unas válvulas moduladoras que evitan que las llantas se bloqueen en una frenada fuerte. Gracias a él, el camión conserva la dirección mientras frena.
Las cifras que todo operador debe conocer
| Dato | Valor de referencia (manual de la FMCSA) |
|---|---|
| Corte del gobernador | Alrededor de 125 psi |
| Carga del gobernador | Alrededor de 100 psi |
| Alarma de aire bajo | Antes de bajar de 60 psi |
| Aplicación de los frenos de resorte | Entre 20 y 45 psi |
| Carga de 85 a 100 psi | Unos 45 segundos en un sistema de doble circuito |
Cómo comprobarlas en unos minutos, antes de salir, está en la prueba de frenos de aire.
El enemigo número uno: el calor
Los frenos de aire casi nunca fallan por falta de aire. Casi siempre fallan por calor. En una bajada larga, los tambores se calientan, crecen y se alejan de las balatas, y el freno se desvanece. La solución está antes de la bajada: elegir la marcha correcta y dejar que el freno de motor y, si lo hay, el retardador hagan el trabajo pesado. Lo explico paso a paso en por qué un camión se queda sin frenos.
Lo que tienes que vigilar
- Purga los tanques: si sale agua o aceite, el secador o el compresor te están avisando.
- Escucha: un siseo con el motor apagado es una fuga.
- Mira las varillas de las cámaras: una que sale mucho más que las demás está fuera de ajuste.
- Revisa el testigo del ABS de tractor y remolque al arrancar.
- No ignores una perilla que salta en camino.
América Latina y el resto del continente
Los sistemas de frenos de aire de los tractocamiones que circulan en México, Centroamérica y Sudamérica siguen, en su mayoría, los mismos principios que los de Estados Unidos y Europa, porque los fabrican las mismas marcas de componentes. Lo que cambia mucho es la edad del parque: en muchas carreteras de la región conviven tractos nuevos con ABS y frenos de disco junto a remolques de décadas atrás sin ABS. Lectura mía: esa mezcla hace que conocer el sistema completo, y la forma de bajar una pendiente, valga todavía más.
Preguntas frecuentes
¿Cuál es la presión normal de los frenos de aire?
El sistema trabaja normalmente entre la presión de carga y la de corte del gobernador, alrededor de 100 a 125 psi según el manual de la FMCSA.
¿Qué pasa si se rompe una manguera de aire en carretera?
Si es de un circuito, el otro sigue frenando gracias a las válvulas check. Si la presión baja mucho, la alarma avisa y, al final, los frenos de resorte se aplican solos. Lo correcto es orillarse con cuidado en cuanto suene la alarma.
Todas las piezas en una tabla
Si quieres ir directo a una pieza, aquí está el mapa completo del sistema, en el orden en que el aire lo recorre.
| Pieza | Qué hace | Si falla |
|---|---|---|
| Compresor y gobernador | Producen el aire y deciden cuándo cargar | Carga lenta o presión de más |
| Secador | Le quita agua y aceite al aire | Agua en los tanques y válvulas congeladas |
| Tanques y válvulas check | Guardan el aire y separan los circuitos | Una fuga vacía más de un circuito |
| Válvula de pie | Dosifica el aire según la pisada | Fugas y frenado poco progresivo |
| Perillas y válvula protectora | Controlan estacionamiento y aire del remolque | El tractor puede quedarse sin aire si el remolque fuga |
| Relay y escape rápido | Aceleran la aplicación y la liberación | Frenos que llegan o sueltan tarde |
| Líneas y manitas | Llevan el aire al remolque | Remolque sin frenos o frenado |
| Cámaras de freno | Convierten el aire en empuje y guardan el resorte | Fugas y frenos que no sueltan |
| Matracas | Mueven la leva y ajustan el freno | Ruedas fuera de ajuste |
| Leva S | Abre las balatas | Freno sin fuerza si gira de más |
| Balatas | Rozan contra el tambor | Cristalización o contaminación |
| Tambores | Reciben la fricción y sueltan el calor | Desvanecimiento y grietas |
| ABS | Evita el bloqueo de las llantas | Testigo encendido y frenado sin protección |
Los dos circuitos, en detalle
Un tractocamión moderno tiene dos circuitos de frenos de servicio independientes. Cada uno tiene su tanque, su sección en la válvula de pie y sus mangueras. Normalmente, uno alimenta los ejes traseros y el otro el eje delantero. Si un circuito pierde el aire, el otro sigue frenando, y además el sistema está diseñado para que los frenos de resorte puedan ayudar a detener el camión. Es una redundancia doble: dos circuitos de aire y, detrás de ellos, los resortes.
Cómo bajar una pendiente con frenos de aire, paso a paso
Un camión de 40 toneladas que baja 1,000 metros de desnivel recibe de la gravedad más de 30 veces la energía que se necesita para frenarlo desde 90 km/h. Esa cuenta, que explico en los tambores de freno, es la razón de estos pasos:
- Antes de la bajada, elige la marcha: normalmente la misma en la que subirías esa pendiente, o una más baja.
- Activa el freno de motor en el nivel adecuado y, si lo tienes, el retardador.
- Deja que el motor y el retardador sostengan la velocidad.
- Si la velocidad sube de tu límite seguro, aplica el pedal firme hasta bajar unos kilómetros por hora y suéltalo por completo.
- Repite: aplicaciones firmes y cortas, nunca el pie descansando en el pedal.
- Si tienes que pisar cada vez más para frenar lo mismo, los frenos se están calentando: reduce la velocidad mientras todavía responden.
Qué revisar, sistema por sistema
| Sistema | Qué revisar | Cuándo |
|---|---|---|
| Suministro | Tiempo de carga, corte y carga del gobernador, agua al purgar | Cada día antes de salir |
| Control | Fugas con el pedal pisado, perillas que saltan a su presión | Cada día antes de salir |
| Articulación | Manitas, hules y mangueras sin rozaduras | En cada enganche |
| Fricción | Carrera de las varillas, balatas, tambores o discos | En cada inspección y servicio |
| Electrónica | Testigos de ABS de tractor y remolque | Cada arranque |
Los errores que más daños causan
- Bajar en una marcha alta: es el camino directo al desvanecimiento.
- Ajustar a mano las matracas automáticas: esconde la falla que las desajusta.
- No purgar los tanques: el agua oxida y se congela.
- Ignorar un siseo: una fuga pequeña hoy es una alarma de aire bajo mañana.
- Estacionar con el maneral: el remolque puede soltarse cuando se fugue el aire.
- Cruzar las líneas de aire: con un remolque viejo, puede dejarte sin frenos en el remolque.
El mantenimiento que no se negocia
Cada fabricante da sus intervalos, pero hay cuatro trabajos que no deben saltarse: el cambio del cartucho del secador, la revisión de la carrera de cada cámara, el engrase de matracas y levas donde aplica, y el cambio de balatas por eje completo cuando llegan a su límite. Lectura mía: casi todos los camiones que se quedan sin frenos tenían al menos uno de esos cuatro pendiente.
¿Cada cuánto se revisan los frenos de aire?
La revisión rápida se hace cada día antes de salir, con la prueba de frenos. La revisión a fondo, con medición de carreras y desgaste, en cada servicio según el fabricante.
¿Por qué el camión tiene que cargar aire antes de moverse?
Porque sin presión suficiente los frenos de resorte siguen aplicados y no hay reserva de aire para frenar con el pedal.
¿Qué hago si suena la alarma de aire bajo en carretera?
Busca dónde orillarte con seguridad mientras todavía tienes aire. Si sigue bajando, los frenos de resorte se aplicarán solos. No sigas manejando hasta encontrar y corregir la causa.
Tu turno
Ahora ya conoces el camino completo del aire, del compresor a la balata. ¿Qué pieza del sistema te ha dado más problemas en carretera? En mi canal de YouTube explico cada una en video; suscríbete para no perderte el siguiente.
